配置案例丨Modbus转Profinet网关配置方法
作者: 无锡耐特森 浏览人数:117 日期:2011-08-01 12:45

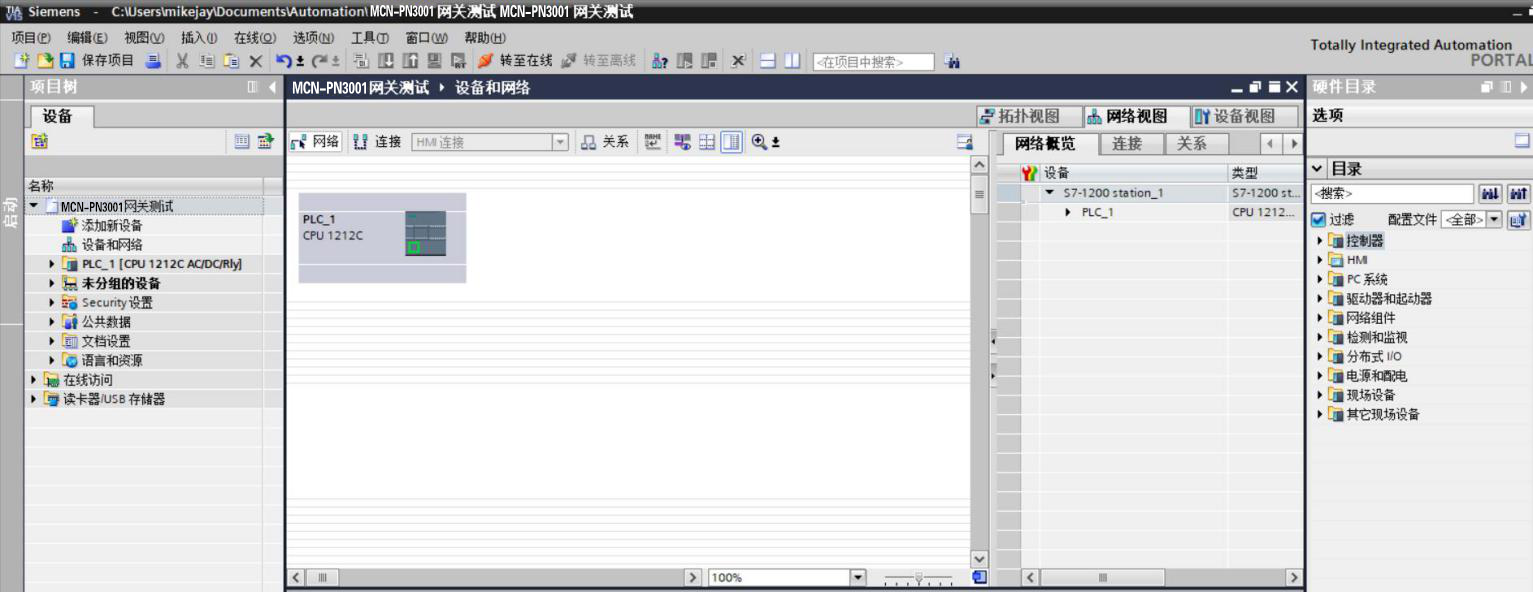

1.打开西门子博图软件建立新项目

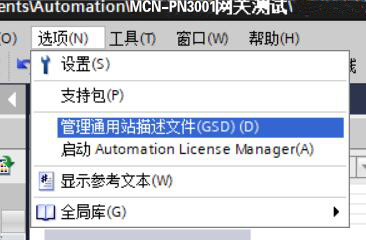

2.安装GSD文件

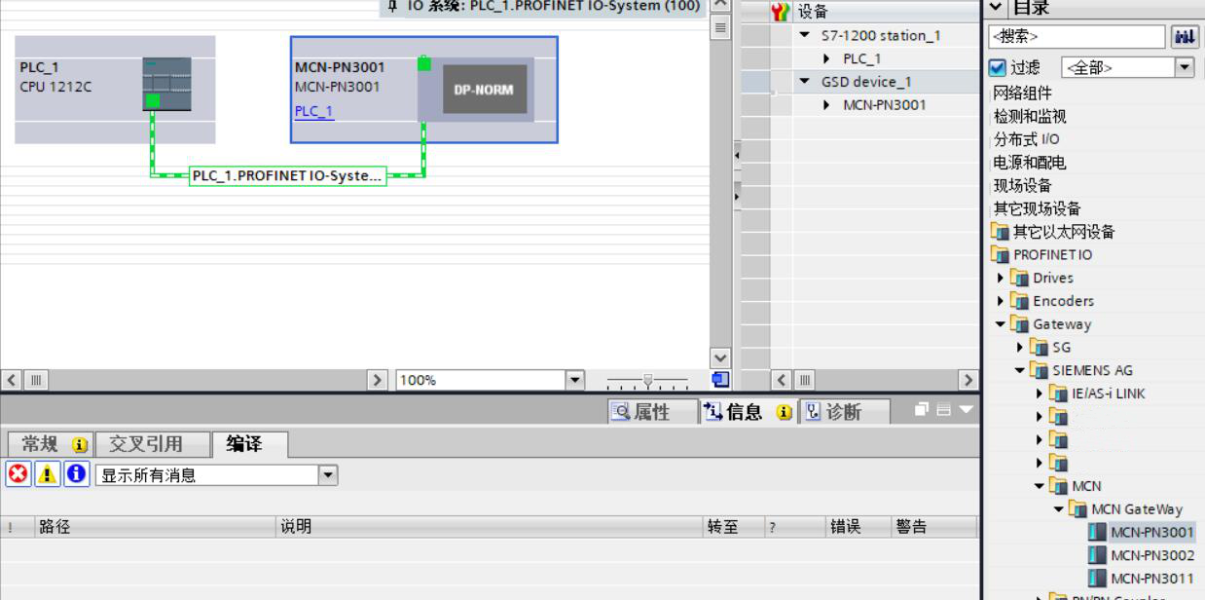

3.添加无锡耐特森Modbus转Profinet网关模块。

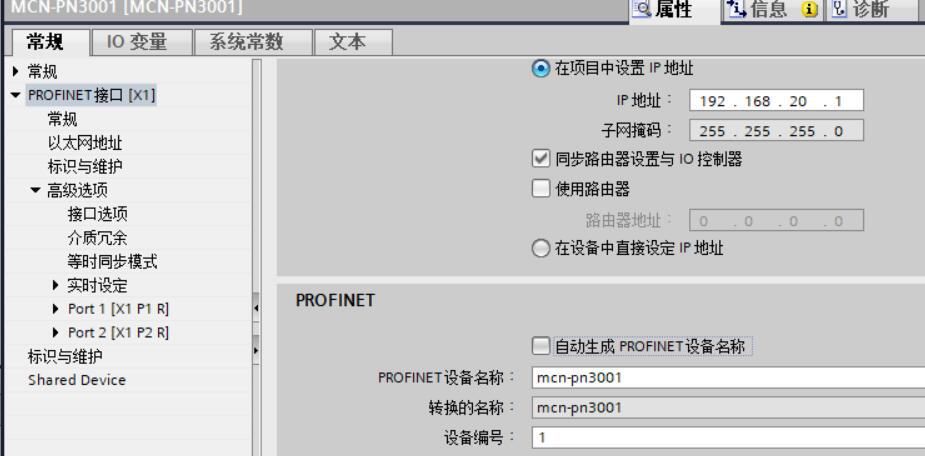

4.设置无锡耐特森Modbus转Profinet网关设备名称和IP地址本例为MCN-PN3001,IP为192.168.20.1.

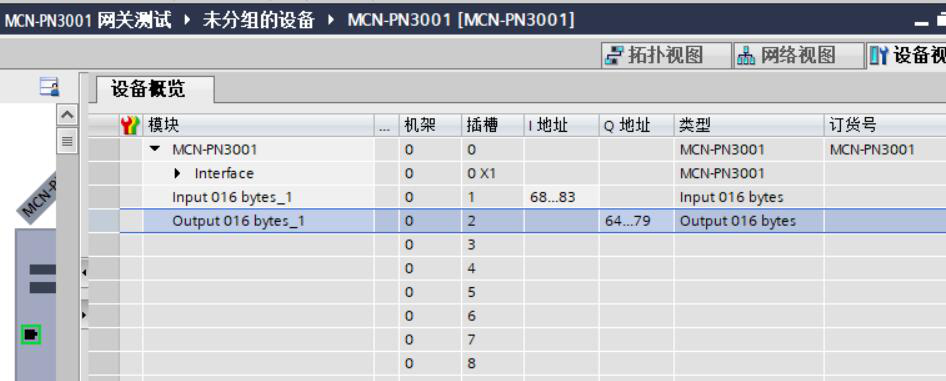

5.配置输入输出字节长度,本例为8个字节即4个寄存器。
6.下载配置

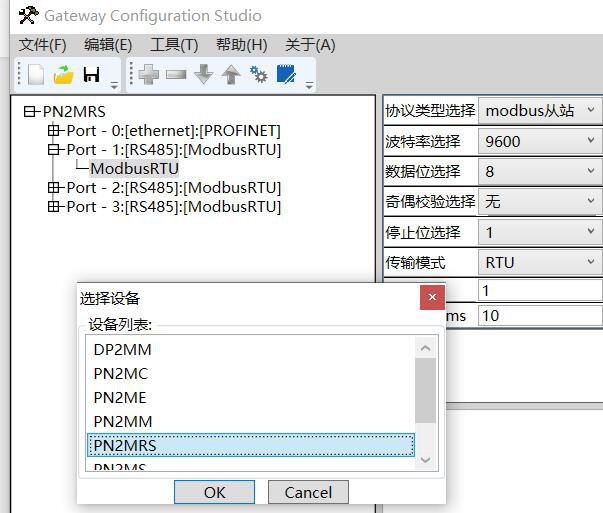

7.设置无锡耐特森Modbus转Profinet网关网关参数,点击新建选择PN2MRS。

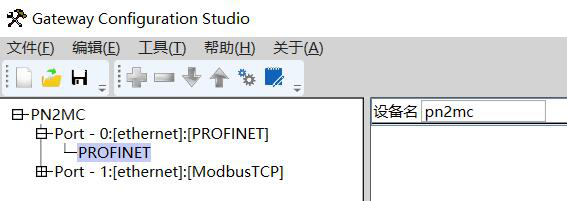

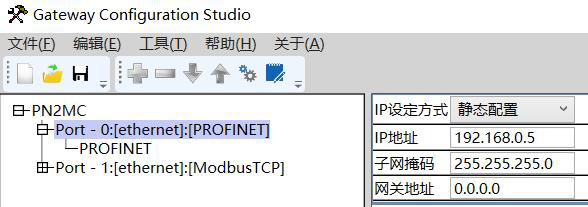

8.设置Modbus转Profinet网关在Profinet网络中的设备名和IP地址(注意:要和博图中组态一致)。

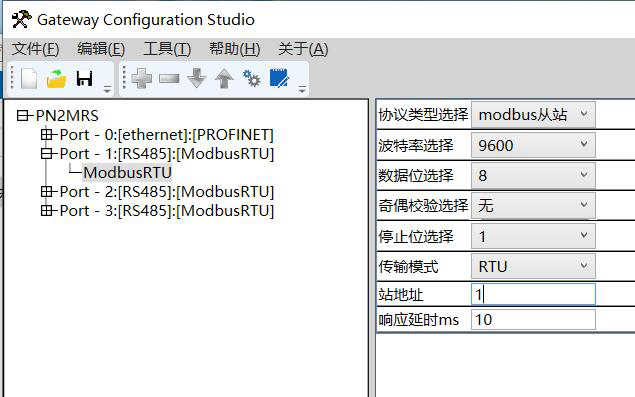

9.设置Modbus转Profinet网关485参数,下载配置到网关,即可使用。

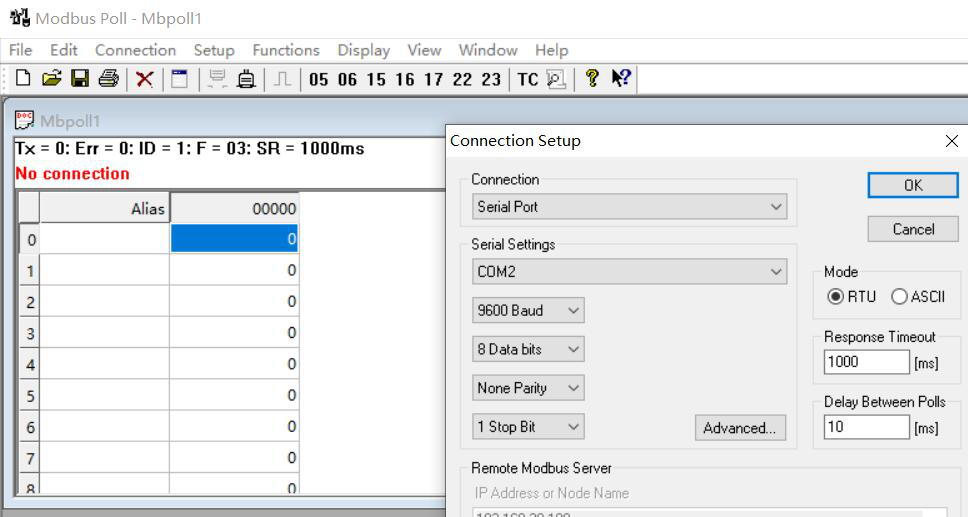

10.打开Modbus Poll软件,连接Modbus从站,设置485通讯的波特率,数据位,奇偶校验。
11.网关的参数地址,以03,10功能码为例:
Q地址所输出数据的寄存器范围为750-1499,
I地址输入数据寄存器地址范围为0-749。

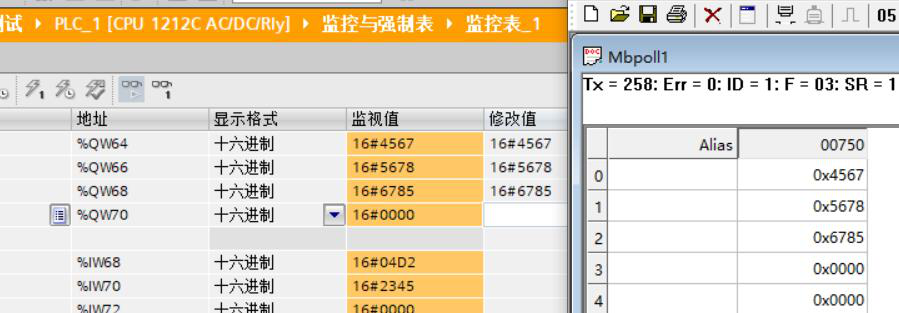

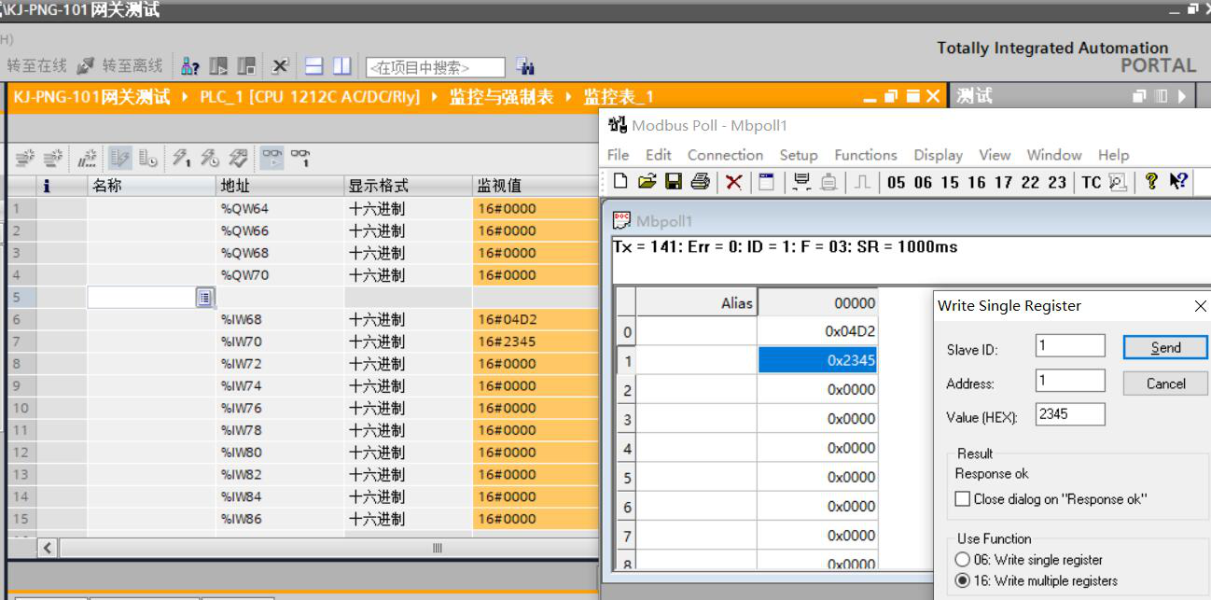

12.如图,主站对寄存器地址0写入数据,对应i地址的起始地址IW68,Q地址的输出数据在主站从寄存器地址750开始读取对应Q地址的起始地址QW64。
