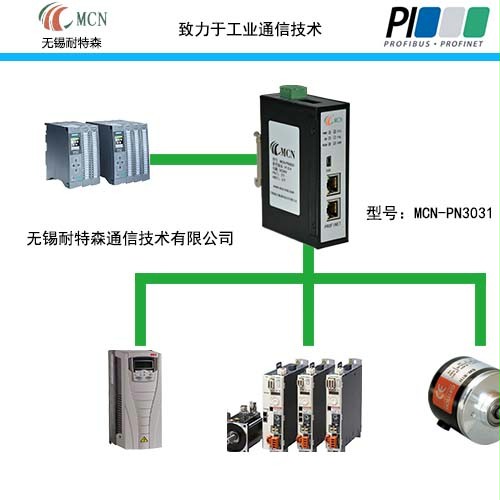

无锡耐特森CANOPEN转PROFINET网关基本说明:无锡耐特森PN3031实现CANOPEN转PROFINET功能,将CANOPEN接口设备接入PROFINET网络,可连接多个具CANOPEN接口的设备到PROFINET网络。典型应用:将CANOPEN接口变频器,伺服驱动器,执行器,传感器等接入到PROFINET网络(例如西门子S7-1500,S7-1200,S7-400,S7-300)。
无锡耐特森CANOPEN转PROFINET网关产品亮点:
1、配置方便,用户不必了解PROFINET IO和CANOPEN技术细节,无需任何编程就可以完成对网关的配置;
2、在CANOPEN和PROFINET网络间可以快速复制循环I/O数据 (5 ms);
3、完整的CANOPEN主站/管理器功能, 可连接126个CANOPEN从站设备;
3、双路PROFINET接口,具有交换机功能,现场连接更加方便直接。
4、通过包含的MCN Configuration软件可实现CANOPEN配置,无需编程;
无锡耐特森CANOPEN转PROFINET网关产品简介:

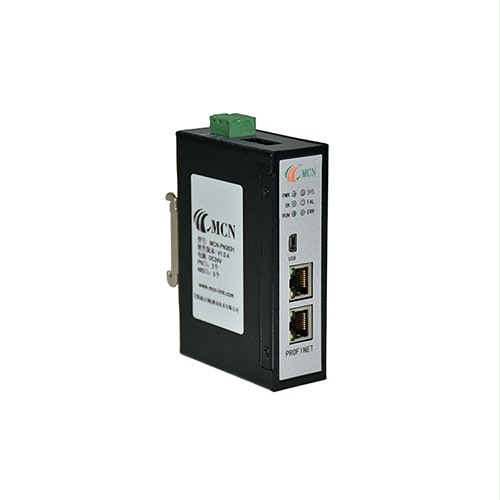

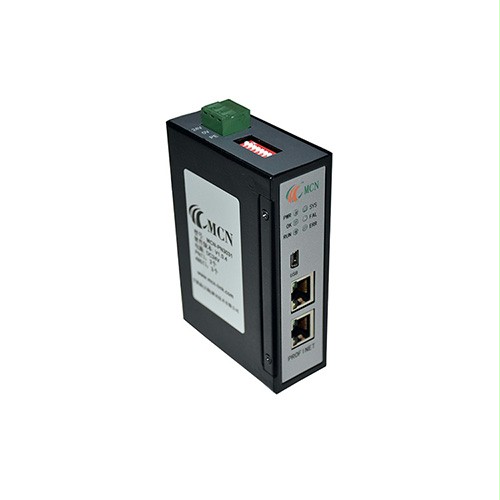

订货号MCN-PN3031,主要功能是在两个网络之间快速传输循环I/O数据,实现CANOPEN转PROFINET。PROFINET网络的I/O数据被写入到CANOPEN对象,可映射到CANOPENPDO,反之亦然。该网关在CANOPEN网络上作为完整的主站/管理器,而在PROFINET IO网络上作为从站/设备。两个网络之间的数据传输是完全透明的,每个方向具有数据容量1440字节。
该CANOPEN转PROFINET网关配置简单,无需编程!CANOPEN配置可通过包含的MCN Configuration软件简单实现。
无锡耐特森CANOPEN转PROFINET网关通用技术指标:
1、电源电压:DC24V(5%)
2、外形尺寸:(宽)40mm(高)110mm(厚)75mm

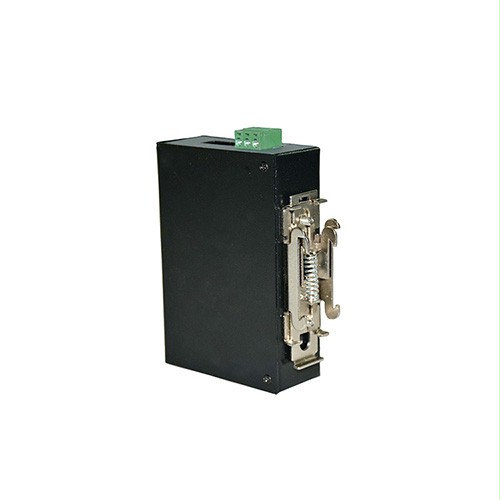

3、安装方式:35mm导轨
4、防护等级:IP20
5、工作温度:-20℃~+55℃,工作相对湿度: 95%(无结露)
6、运输温度:-30℃~+70℃
无锡耐特森CANOPEN转PROFINET网关PROFINET接口技术指标

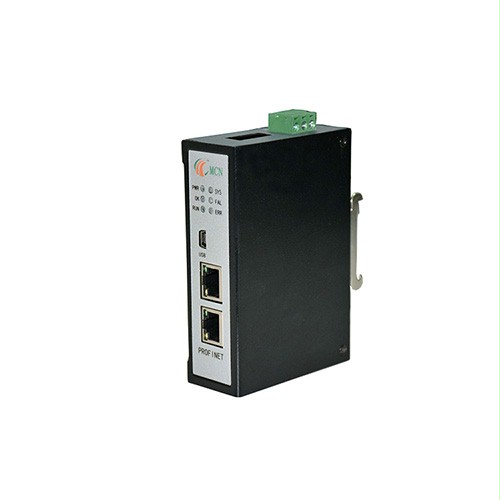

1、2XRJ45以太网接口,支持100BASE-TX,全双工通信,MDI/MDIX自侦测;
2、集成以太网交换机,方便将PROFINET设备组成菊花链;
3、符合PROFINET的C类标准,支持PROFINET2.3版本;
4、所以Slot/subSlot的输入输出数据总和不超过2880字节;
5、集成GSML文件。
无锡耐特森CANOPEN转PROFINET网关CANOPEN接口技术指标:
1、CANOPEN主站/管理器实施部署根据CANOPEN规范DS301 v4.0.2.;
2、可以连接126个CANOPEN从站;
3、支持128接收PDO和128传输PDO,每个可传输多达8字节;
4、每个方向高达510字节循环数据(PDO);
5、PDO消息类型:COS (状态改变),循环同步,非循环同步;
6、同步对象(SYNC)用于同步PDO通讯;
7、心跳机制用于监控节点。
