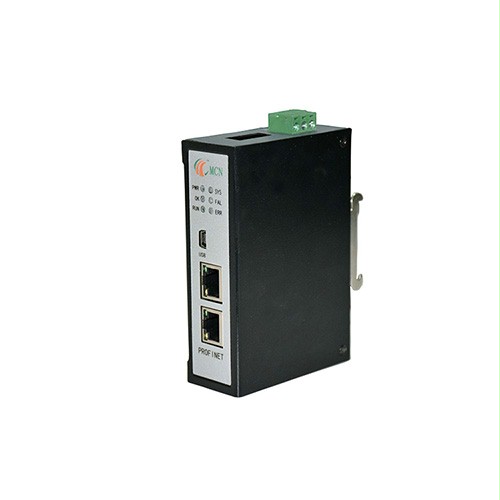

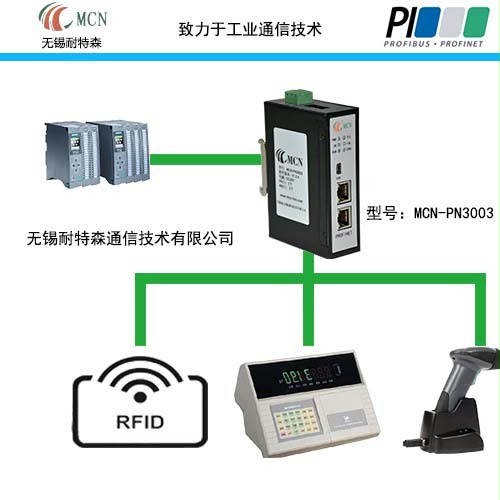

无锡耐特森RS485转PROFINET网关基本说明:无锡耐特森PN3003实现RS485转PROFINET功能,将RS485接口设备接入PROFINET网络,可连接多个具RS485/RS485接口的设备到PROFINET网络。典型的串行应用:将传感器,仪表,条码扫描器,RFID读取器,和工业称重设备等接入到PROFINET网络(例如西门子S7-1500,S7-1200,S7-400,S7-300)。
无锡耐特森RS485转PROFINET网关产品亮点:
1、配置方便,用户不必了解PROFINET IO技术细节,无需任何编程就可以完成对网关的配置;
2、数据吞吐量大,1440字节输入数据+1440字节输出数据;
3、3通道独立隔离RS485接口,3路RS485接口完全隔离,可设置成不同参数(波特率,奇偶校验),连接各种设备;
3、双路PROFINET接口,具有交换机功能,现场连接更加方便直接。
4、调试方便:提供调试配置软件,支持双向数据监视、支持命令状态监视等;
无锡耐特森RS485转PROFINET网关产品简介:

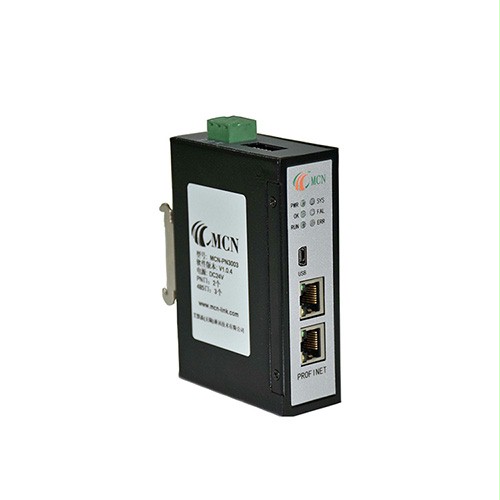

订货号MCN-PN3003,该RS485转PROFINET网关是串口转PROFINET网关的一种,具备大数据量通讯能力,1440字节输入数据+1440字节输出数据。网关在PROFINET一侧是PROFINET IO 从站,在串口一侧物理接口为RS485接口。该RS485转PROFINET网关的RS485一侧做主站时可用于一对多连接RS485设备,实现PROFINET控制器监控RS485设备的技术要求。网关RS485一侧做从站时可用于将其他RS485主站(如PLC/DCS)以及它的从站数据传输到PROFINET控制器。本款RS485转PROFINET网关自由协议报文内容是通过主站(西门子S7-1500,S7-1200,S7-300等)的编程实现。在配置软件中可以选择不同的发送接收模式,无需编程;支持主从模式、生产者以及消费者模式。
无锡耐特森RS485转PROFINET网关PROFINET接口技术指标:
1、2XRJ45以太网接口,支持100BASE-TX,全双工通信,MDI/MDIX自侦测;
2、集成以太网交换机,方便将PROFINET设备组成菊花链;
3、符合PROFINET的C类标准,支持PROFINET2.3版本;
4、所以Slot/subSlot的输入输出数据总和不超过2880字节;
5、集成GSML文件。
无锡耐特森RS485转PROFINET网关自由协议RS485技术指标:
1、3通道RS485接口:端子接线, 半双工;
2、3通道RS485相互独立,可设置不同的参数。波特率:300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2K可选;校验位:7位/8位可选、校验位(偶、奇、无)、地址/数据标记可选;
3、输入/输出数据量:Input Bytes + Output Bytes ≤2880 Bytes;Max Input Bytes ≤1440 Bytes;Max Output Bytes ≤1440 Bytes;
4、自由协议报文内容是通过主站PLC/DCS的编程实现;
5、支持主从模式、生产者消费者模式。
6、可在配置软件中选择不同发送模式,在生产者和消费者模式下,可选择周期发送(按设置时间间隔发送)、数据逢变发送(当数据某一位有变化时开始发送)、启动后只发一次(网关上电后只发一次数据)、触发数据改变发送(固定位置数据改变才会发送)。
7、网关的状态字可全面反映网桥的通信状态和串口的通信状态,控制字可以灵活控制发送、接收逻辑。
